COD. 3/21/16/15

PROPOSTA COD.: 3/21/16/15 DEL 27/02/2021: EDIFICIO A MULTIPLA DESTINAZIONE (DEPOSITO, COMMERCIALE, INDUSTRIALE), REALIZZATO CON STRUTTURA IN OPERA E COPERTURA PREFABBRICATA (SOLAI ALVEOLARI IN C.A.P. SU DOPPIA NAVATA IN LUCE METRI 10.00/CAD.).

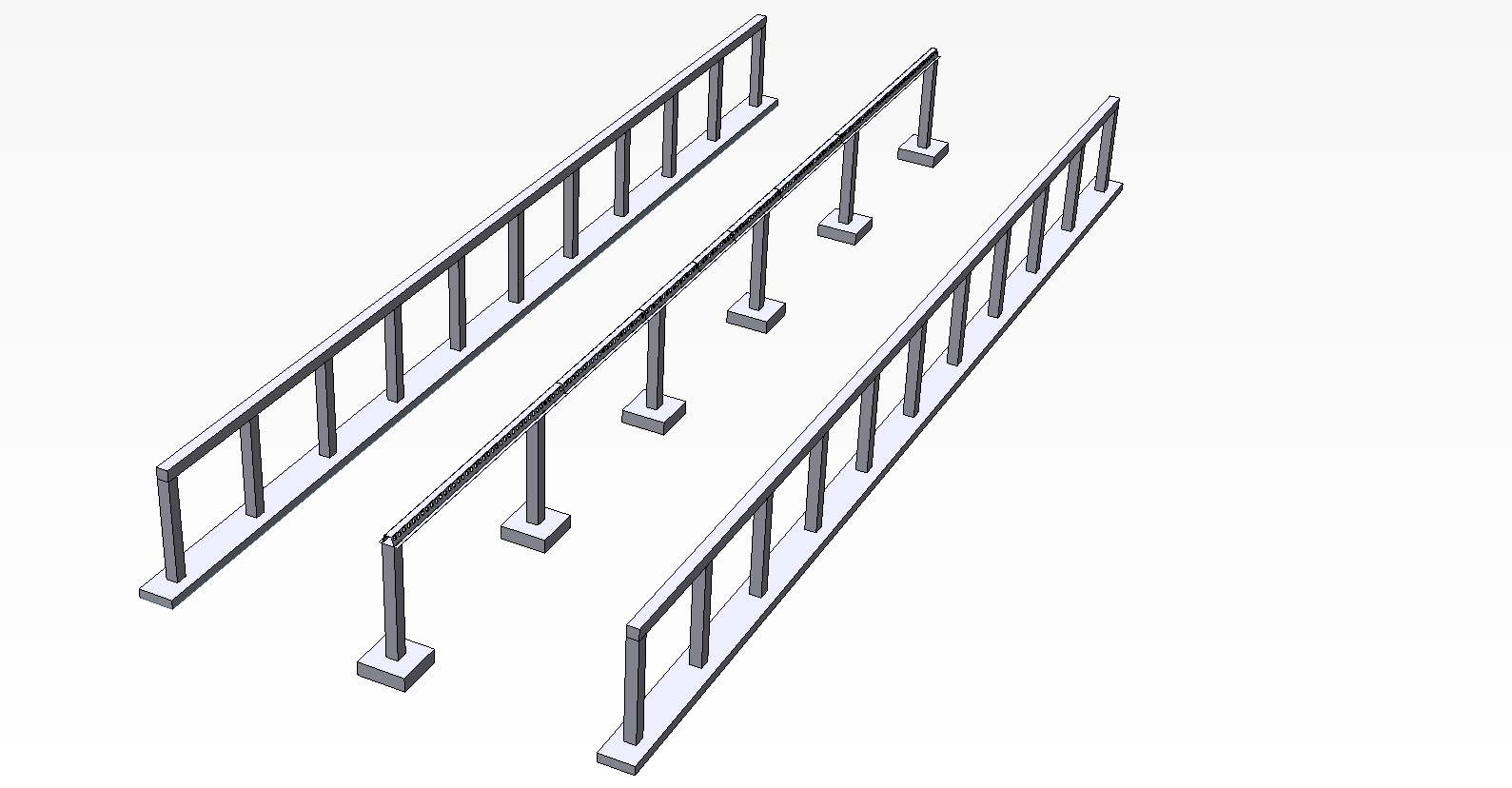

STRUTTURA IN OPERA DIMENSIONI METRI 20 X 50: PILASTRI LATERALI INTERASSE M 5.00) E INTERMEDI (INTERASSE M 10.00).

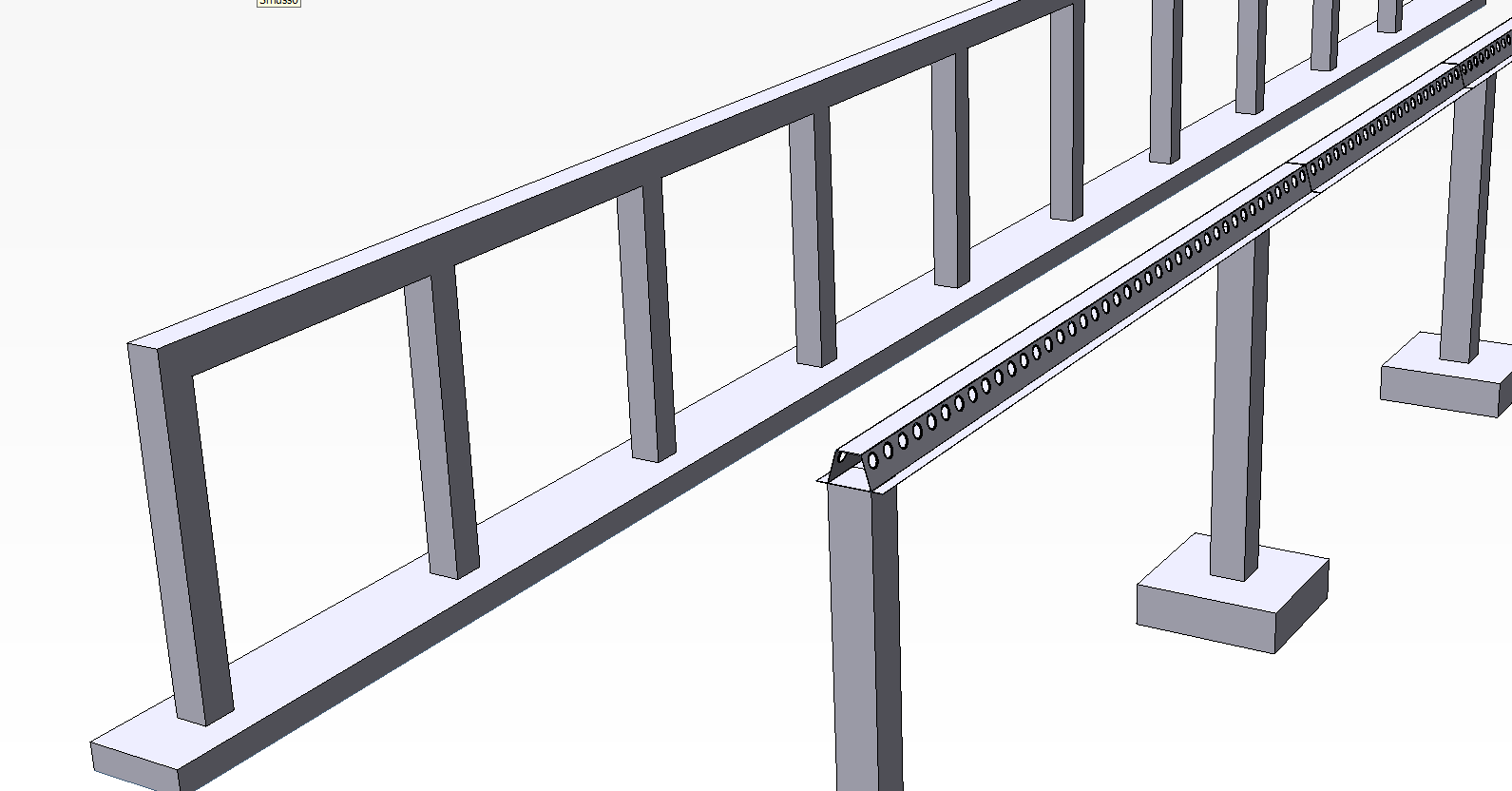

TRAVI DI SPINA IN ACCIAIO TIPO DELTABEAM PEIKKO, INTEGRATE NEL GETTO DEL SOLAIO DI COPERTURA, A REALIZZARE INTRADOSSO A SPESSORE SOLAIO. L’ALTEZZA UTILE INTERNA (METRI 5.00) VIENE SODDISFATTA ANCHE IN CORRISPONDENZA DELLA PILASTRATURA DI SPINA.

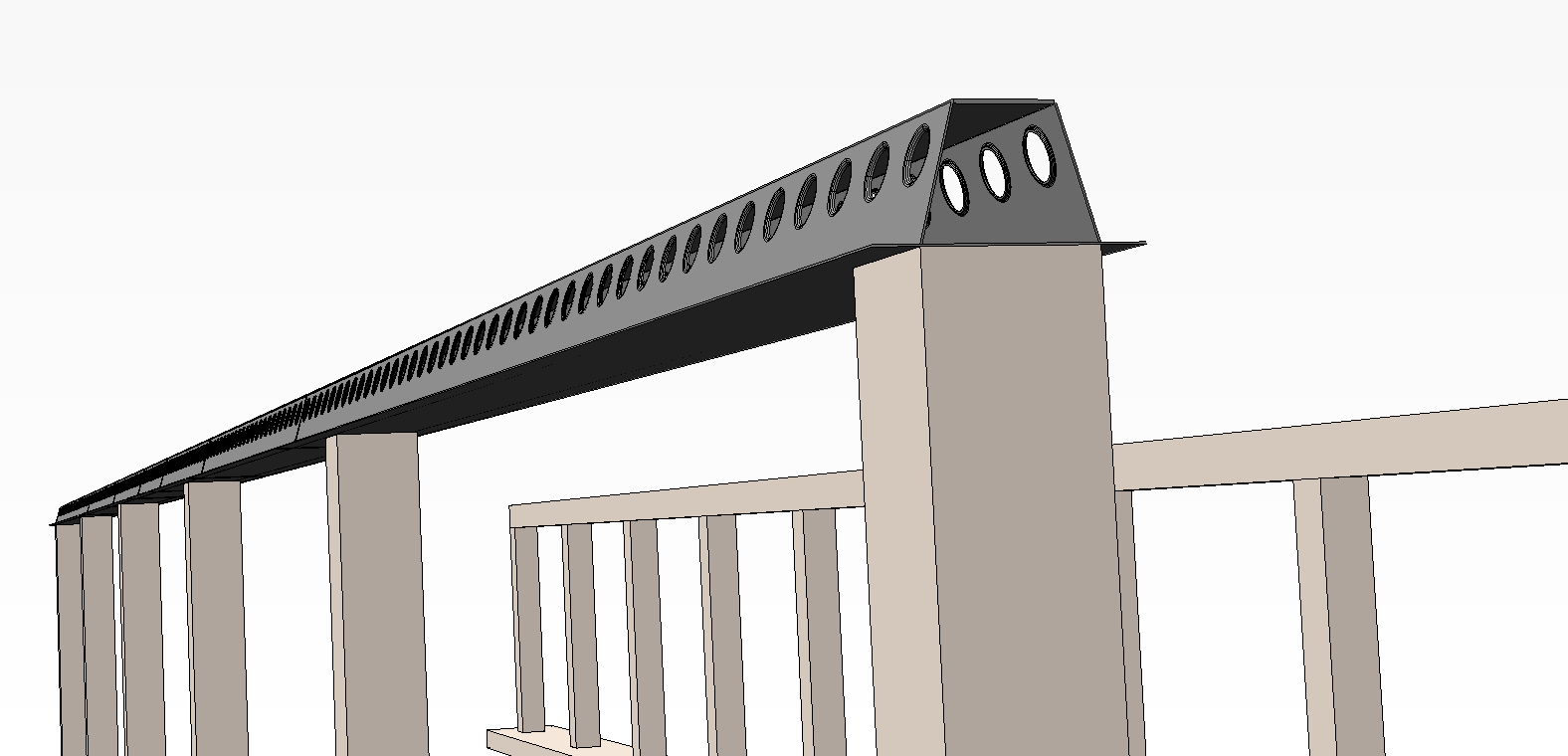

DETTAGLIO DELLA POSA IN OPERA DELLE TRAVI DELTABEAM IN TESTA AI PILASTRI IN OPERA INTERASSE M. 10.00

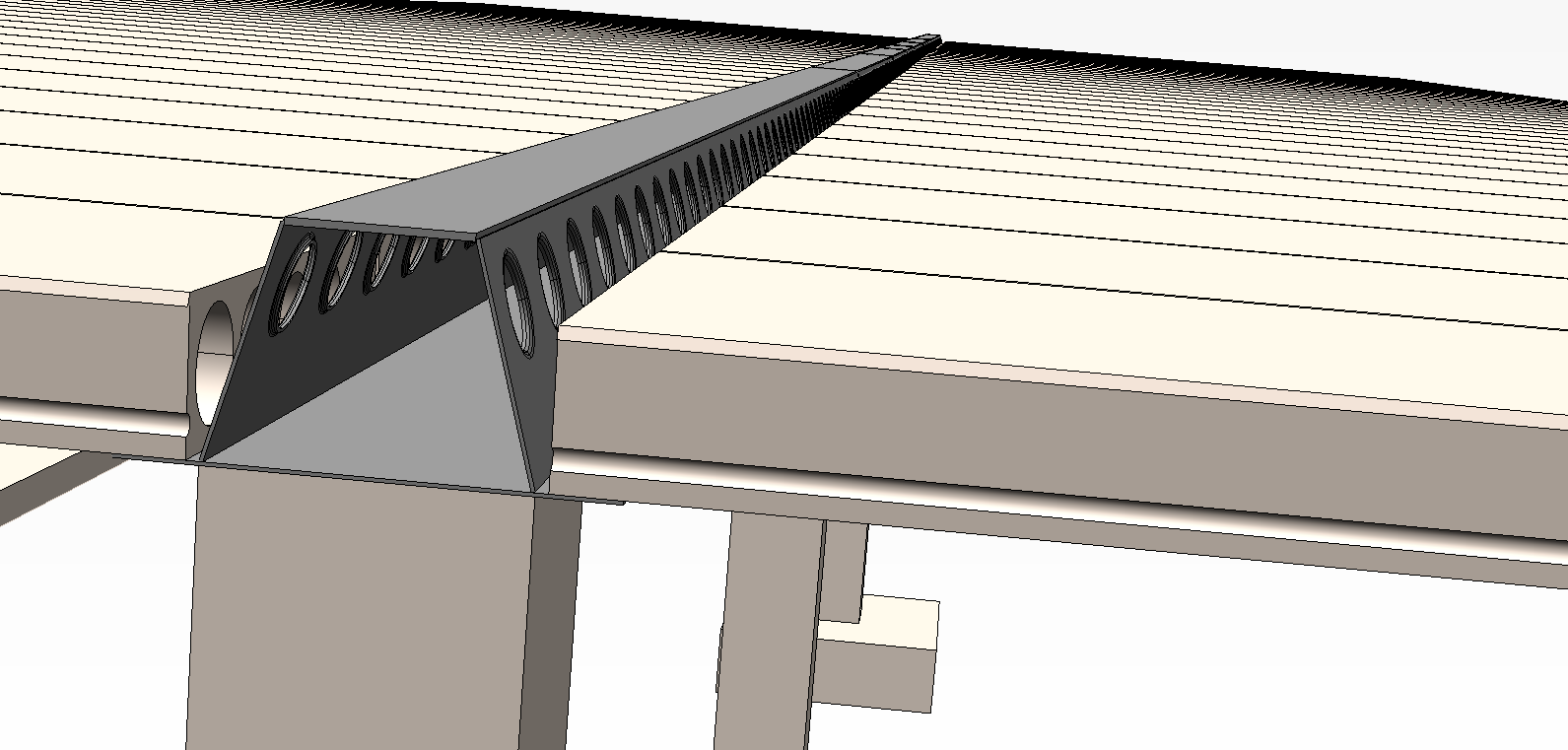

DETTAGLIO APPOGGIO SOLAIO ALVEOLARE H 25 CM SULL’ALA INFERIORE DELLE TRAVI DELTABEAM

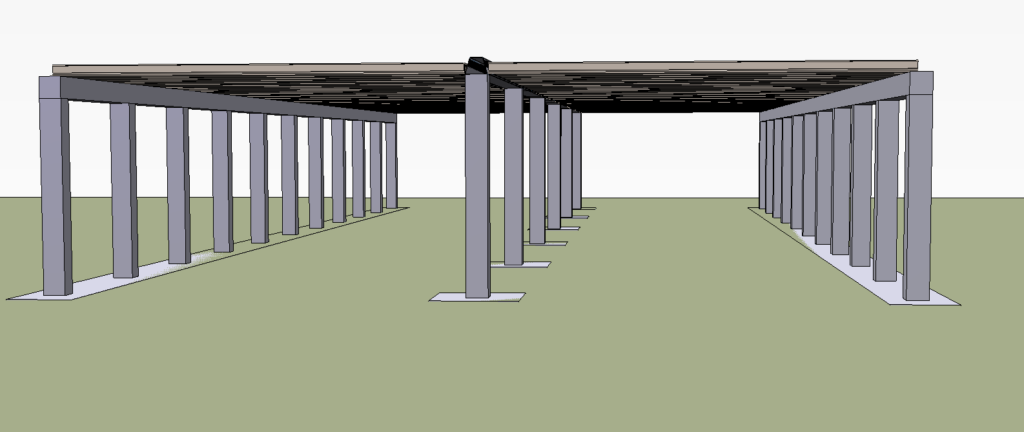

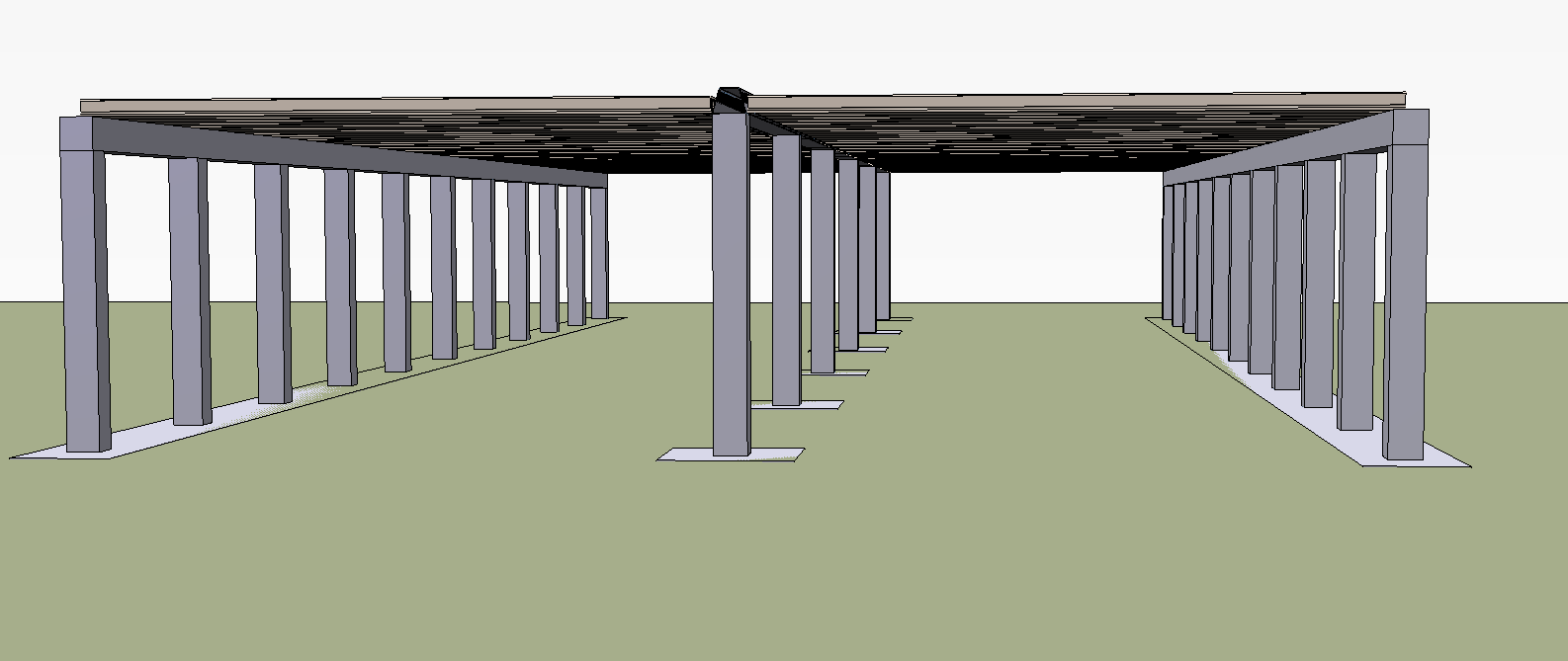

VISTA FRONTALE DELLA STRUTTURA: LA COPERTURA RISULTA PIANA E PEDONABILE – PREDISPOSTA PER EVENTUALE IMPIANTO FOTOVOLTAICO. IL SOVRACCARICO SULLA COPERTURA POTRA’ ESSERE DEFINITO IN FASE DI PROGETTAZIONE.

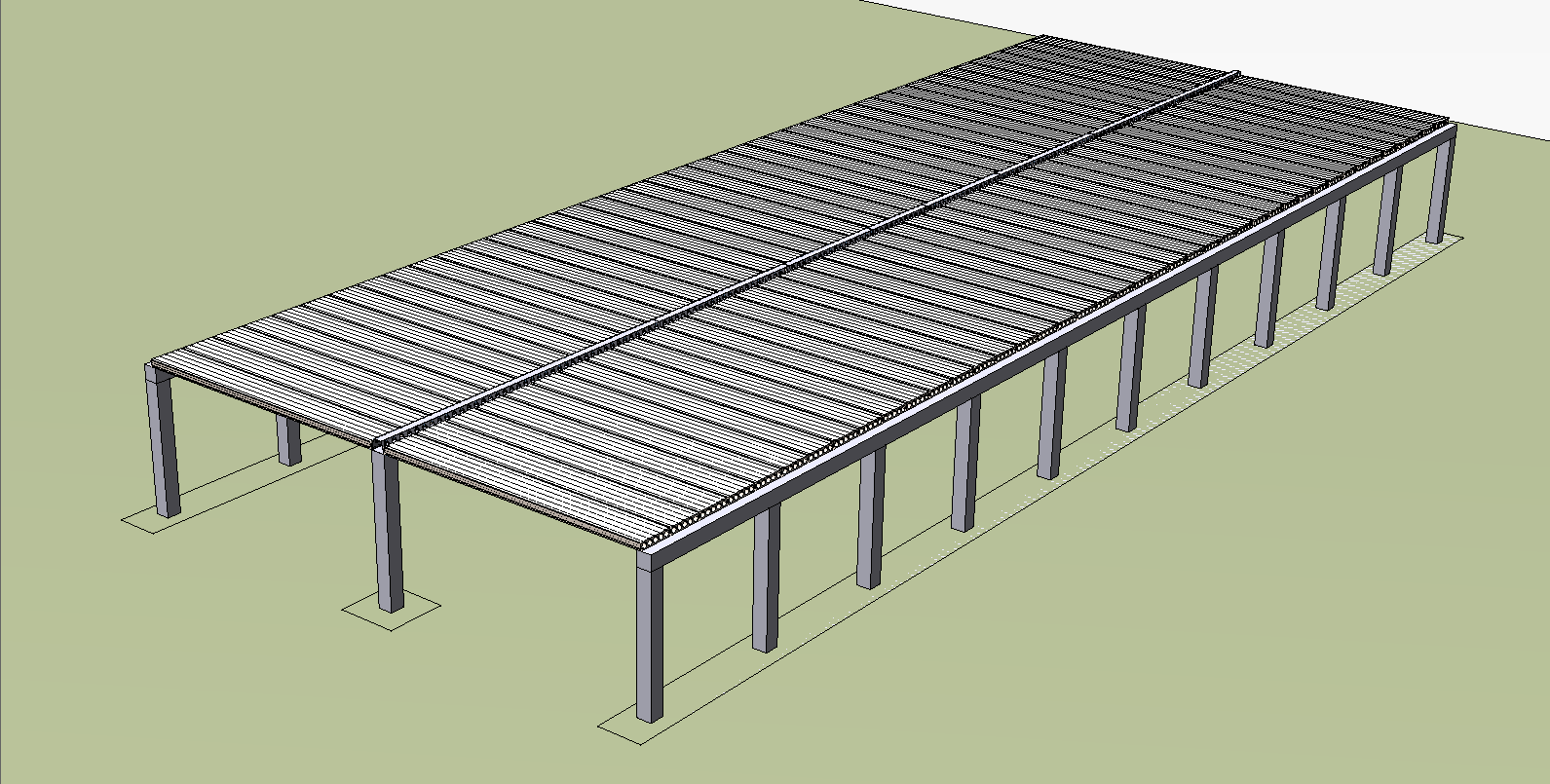

VISTA GENERALE DELL’EDIFICIO. IL SOLAIO, COMPLETATO IN OPERA CON GETTO INTEGRATIVO IN C.A., REALIZZA UNA PIASTRA INFINITAMENTE RIGIDA NEL PIANO ORIZZONTALE, ADATTA A DISTRIBUIRE IN MANIERA OTTIMALE LE SOLLECITAZIONI SISMICHE AI PILASTRI SOTTOSTANTI. L’IMPERMEABILIZZAZIONE VA REALIZZATA IN OPERA CON APPOSITA GUAINA.
